푸시풀 도어락 교체와 비디오폰에 도어락 연동하는 방법.

안녕하세요 각종 집수리 방법을 알려드릴 HK입니다.



그중에 오늘은 도어락 교체와 비디오폰 연결 방법을 알려드리겠습니다.

구체적인 제품 설치과정은 매뉴얼을 보시면 되고 중간중간 중요 포인트를 숙지하시면 되겠습니다.



1. 기존 도어락 제거 하기

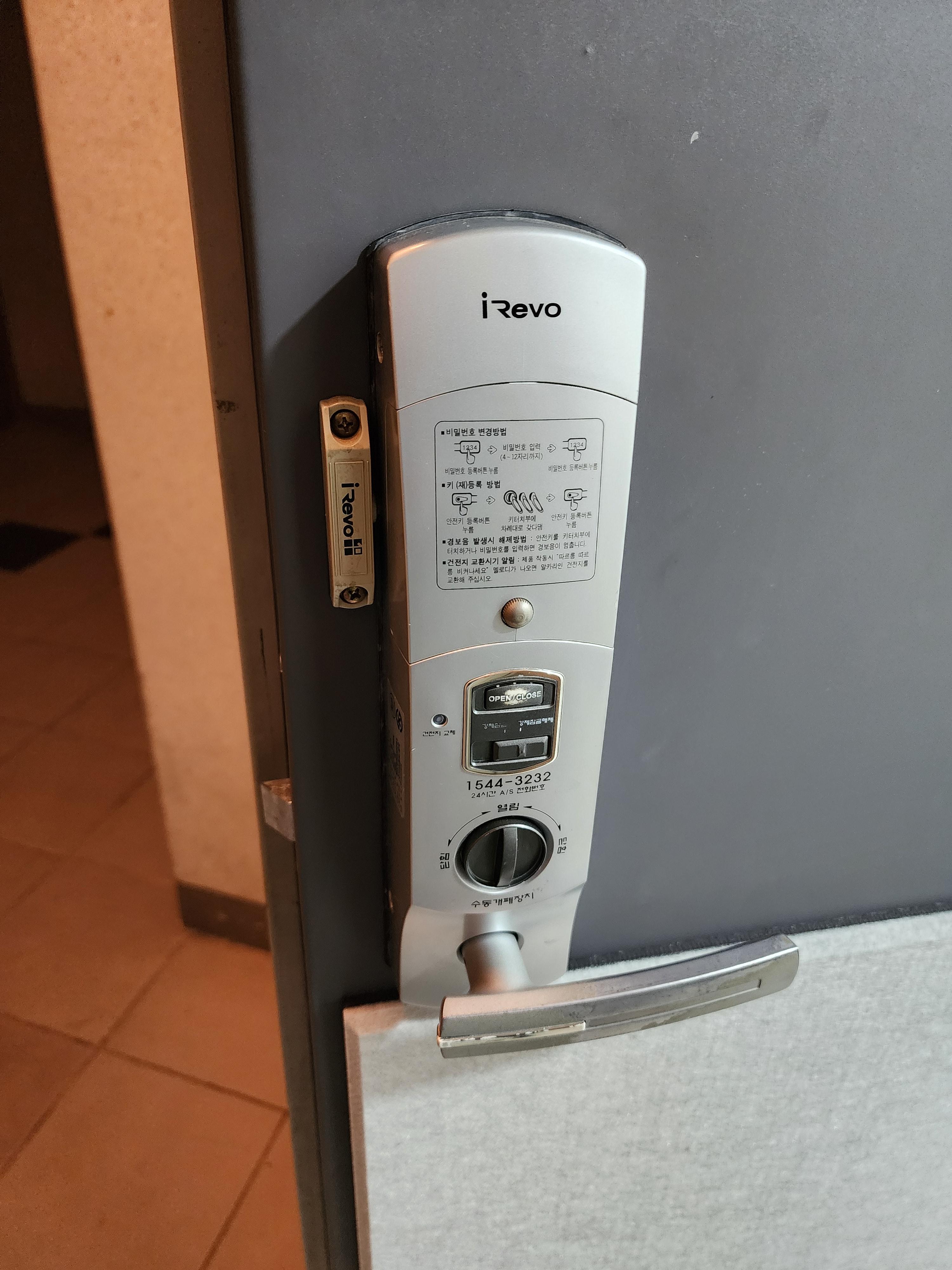

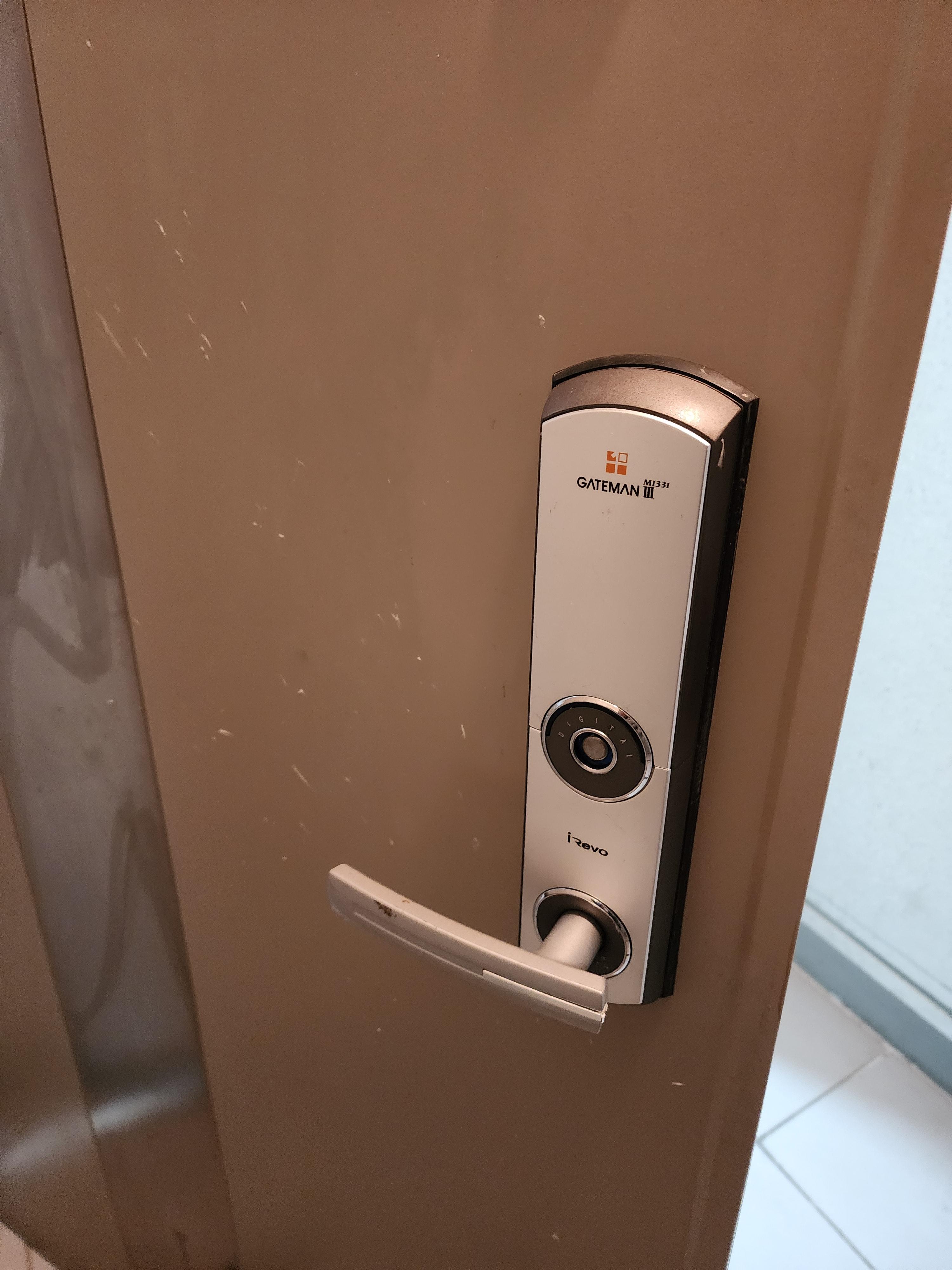

기존 도어락 제거는 문 안쪽 도어락에서 나사를 풀러 제거합니다.

보통 배터리 커버를 열어 나사를 푸는것이 많은데 사진의 제품은 옆구리 쪽에 나사가 있는 제품이네요.

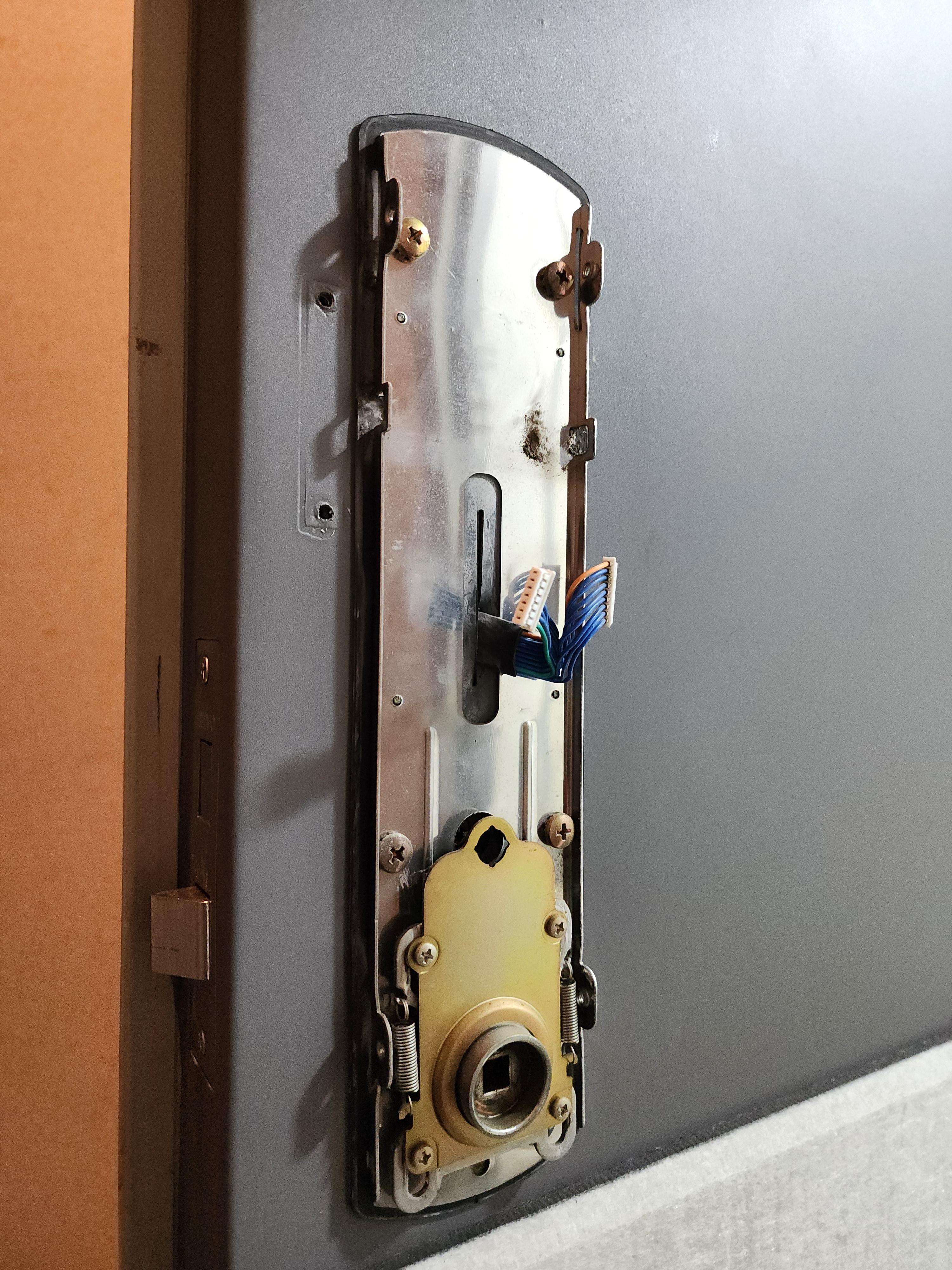

모델별로 잘 살펴보시면 총4개의 나사가 있으니 풀고 커버를 떼고 보이는 곳에서 나사를 또 제거하다 보면 전체 분리가 될 것입니다.

처음 분해 하시는 분들은 분해하면서 부품종류나 구성들을 숙지해두시면 조립하실 때 편하실 거예요~

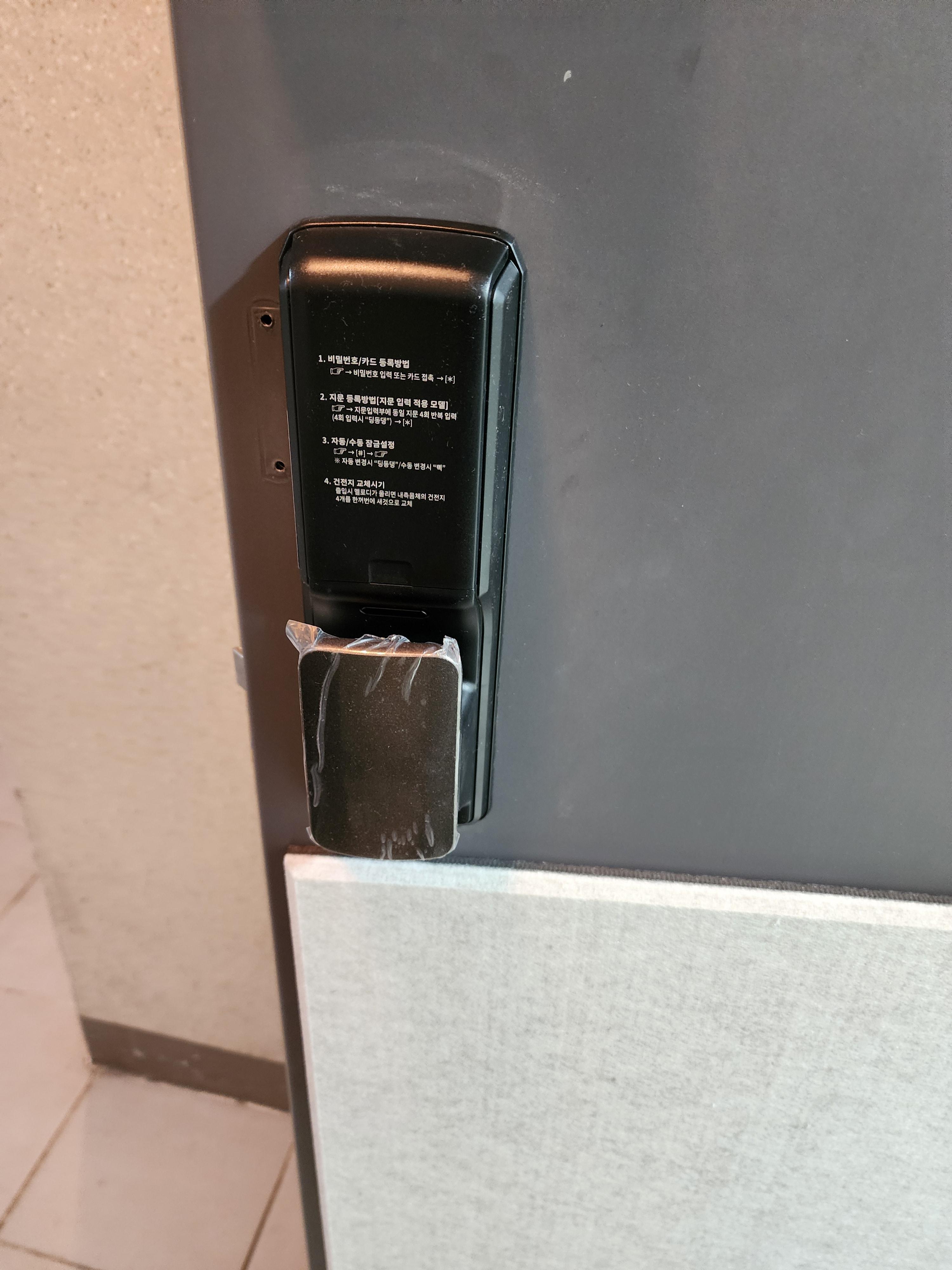

2. 새로운 도어락 달기

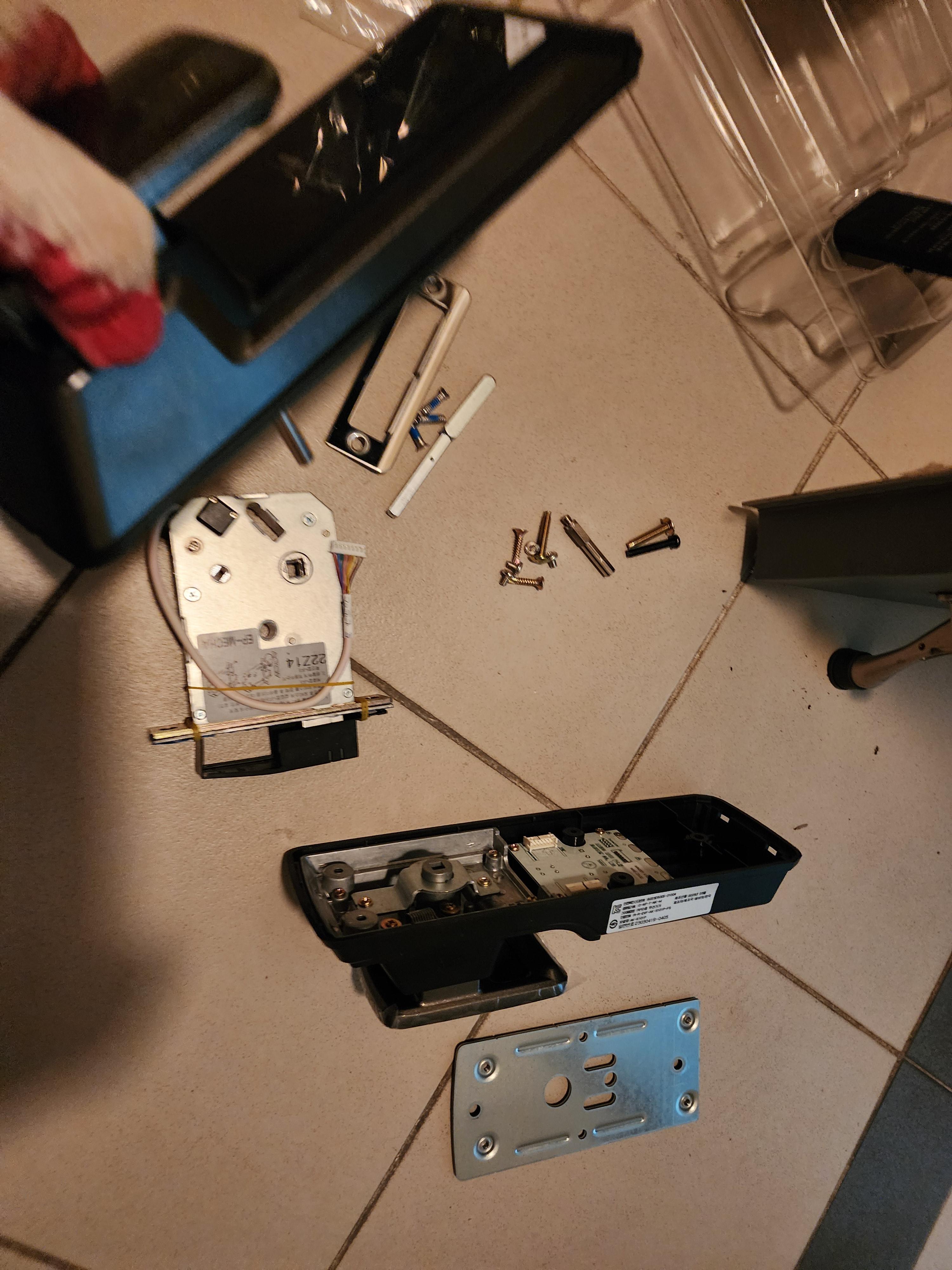

새 도어락을 언박싱해보시면 부품들이 다양한데요. 조립 방법은 매뉴얼에 나와있으니 천천히 읽어보시고 분해했을 때를 기억하며 비슷한 부품들을 하나씩 매뉴얼을 봐가면서 조립해 봅니다.



도어락 제품들을 구매하실 때 보면 다양한 제품들이 많은데요 우선 레버 방식으로 분류하면

주키도어락 - 레버와 비번부위가 일체인 제품

분리형도어락 - 레버는 없고 비번부위만 있는 제품

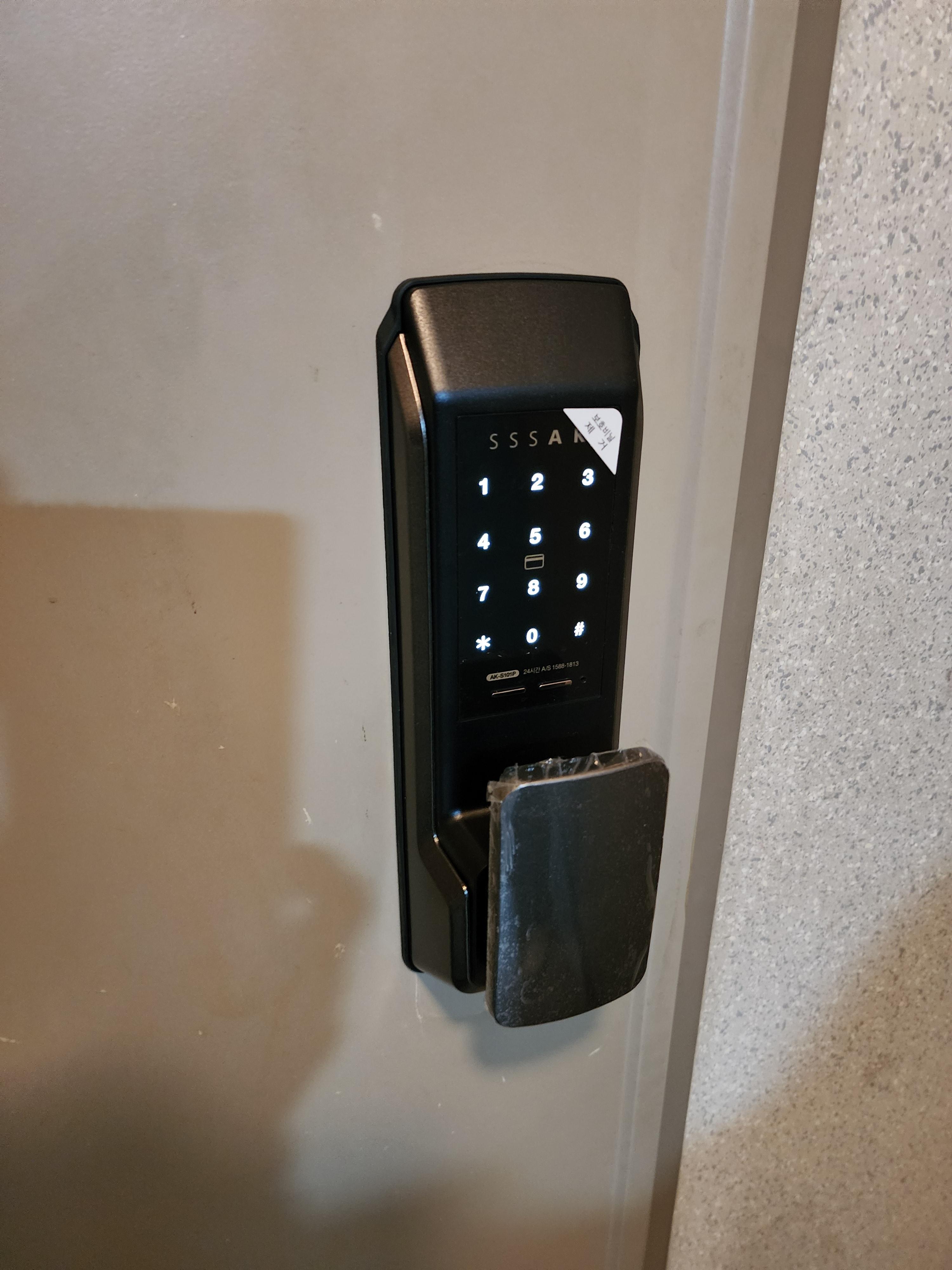

푸시풀도어락 - 레버가 밀고 당기는 위 사진과 같은 제품

그 외 강화유리도어용 도어락등이 있습니다.



설치방식으로 분류하자면 타공과 무타공으로 나뉘는데요

타공 방식은 손잡이 부위와 위쪽에 두 개의 구멍이 필요.

무타공 방식은 손잡이 부위만 타공 되어 있으면 되기 때문에 추가 타공이 필요 없음.



하지만 제품에 따라서 타공방식이라도 위쪽 타공 없이 설치해도 문제없는 제품들이 있으니 타공 안 하고 설치해 보셔도 되겠습니다.

또한 기존 도어락을 떼어낸뒤 새 도어락을 장착할때 가려지지 않는 지져분한 흔적이나 타공부위들이 있다면 "도어락 보강판"을 추가로 구매하셔서 조립하시면 깔끔해집니다.



여기까지가 비디오폰 연동 없이 도어락만 설치하는 과정이구요

비디오폰 연동을 위해서는 아래 내용대로 계속 진행하시면 되겠습니다.

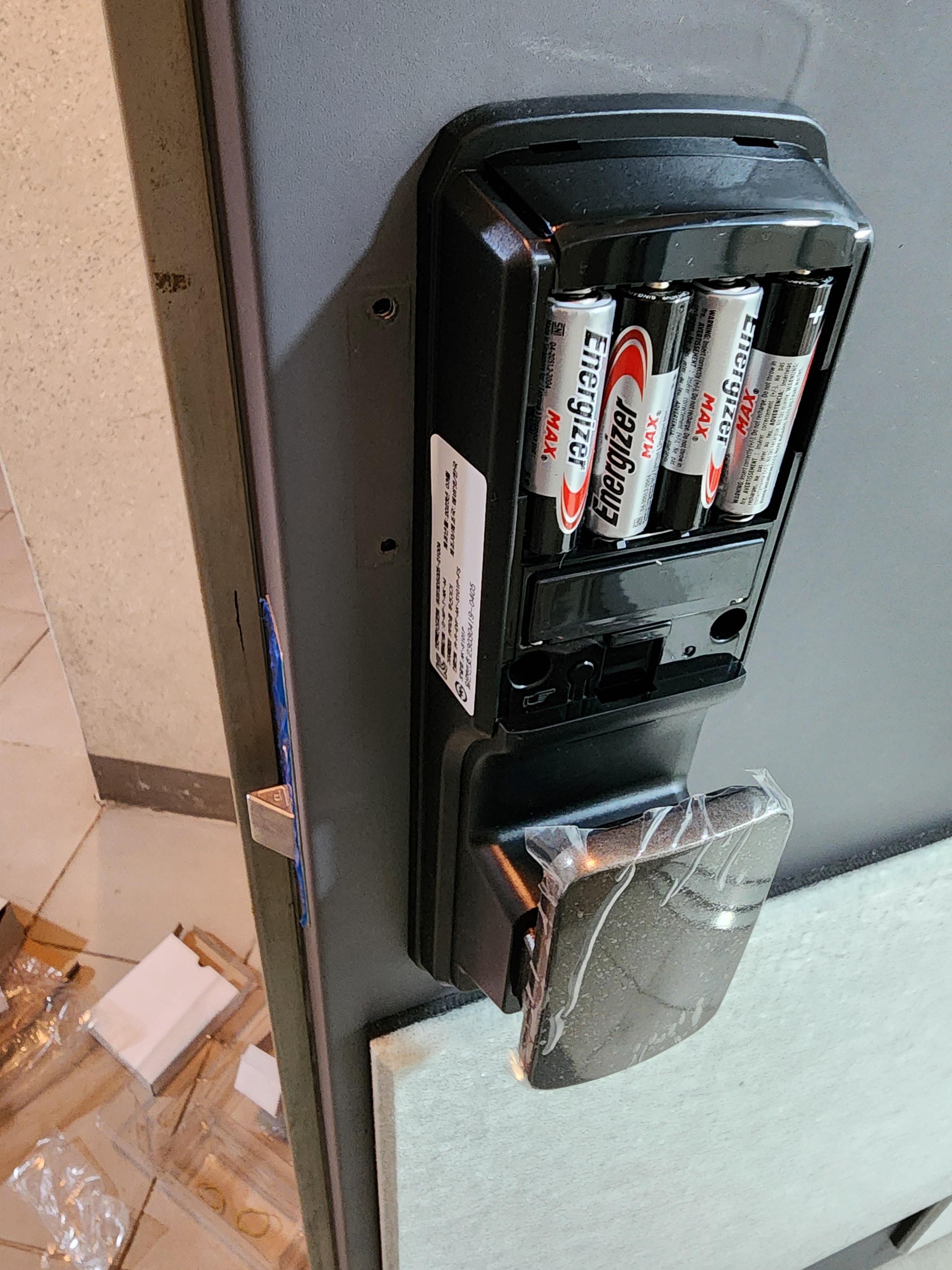

3. 도어락에 수신기 장착

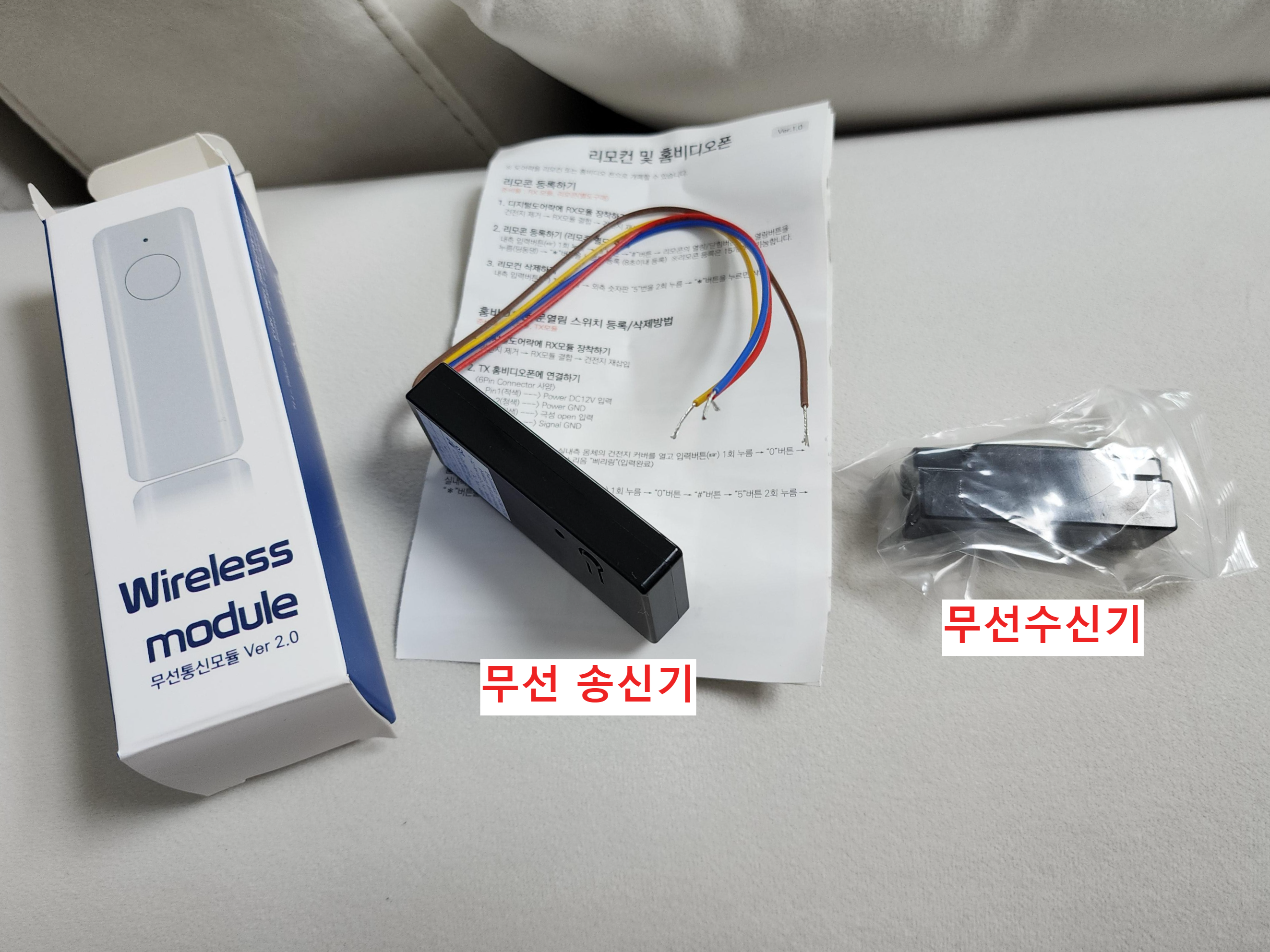

좌측 사진에 보면 송신기와 수신기가 있구요 이 중에 수신기를 도어락에 장착해줍니다.

이 무선연동모듈은 도어락 구매하실 때 도어락에 맞는걸 물어보고 구매하셔야 합니다.

도어락에 수신기 장착하는 것은 레고 조립하듯이 그냥 끼우면 끝입니다.





4. 비디오폰에 송신기 연결하기

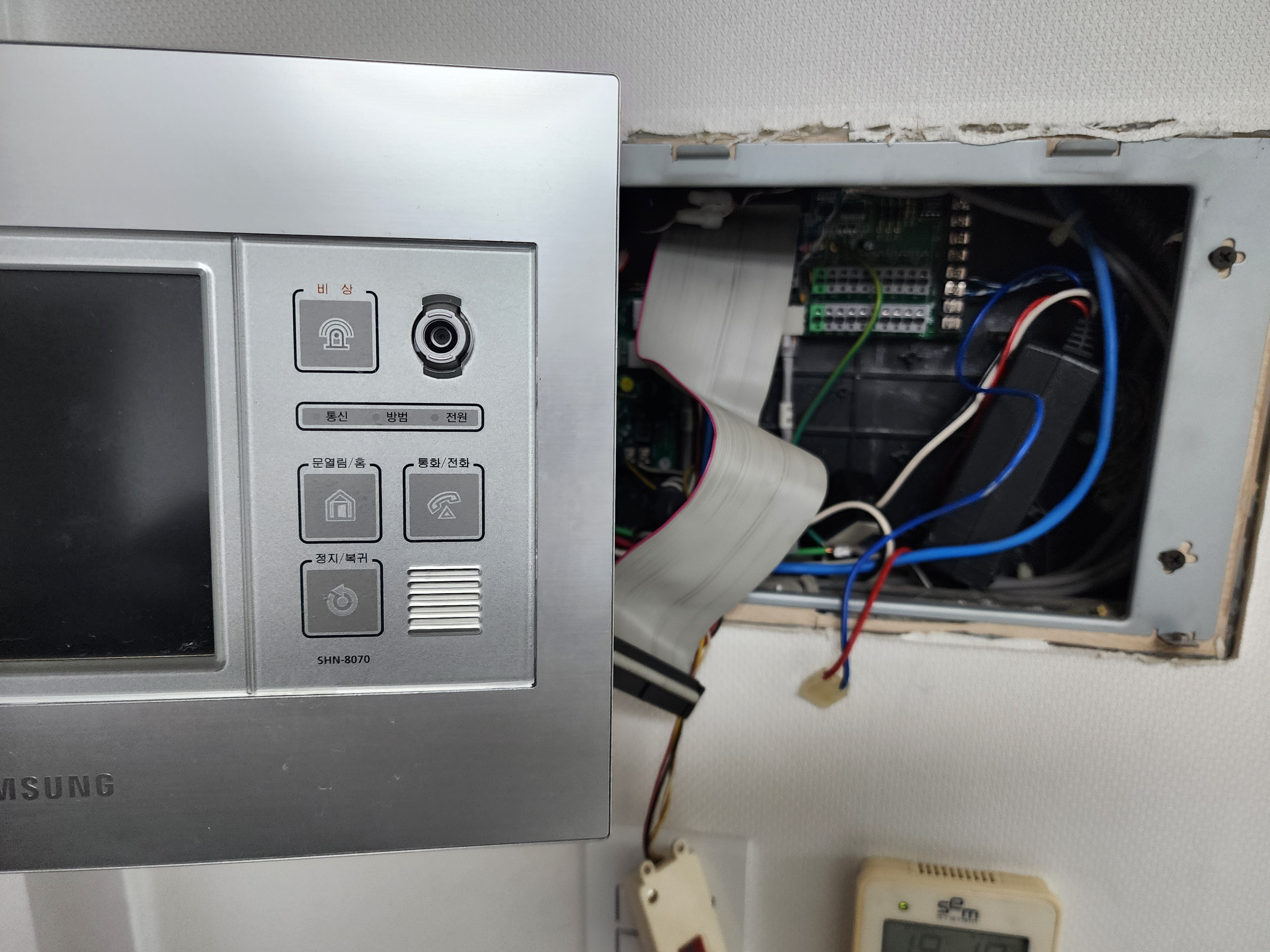

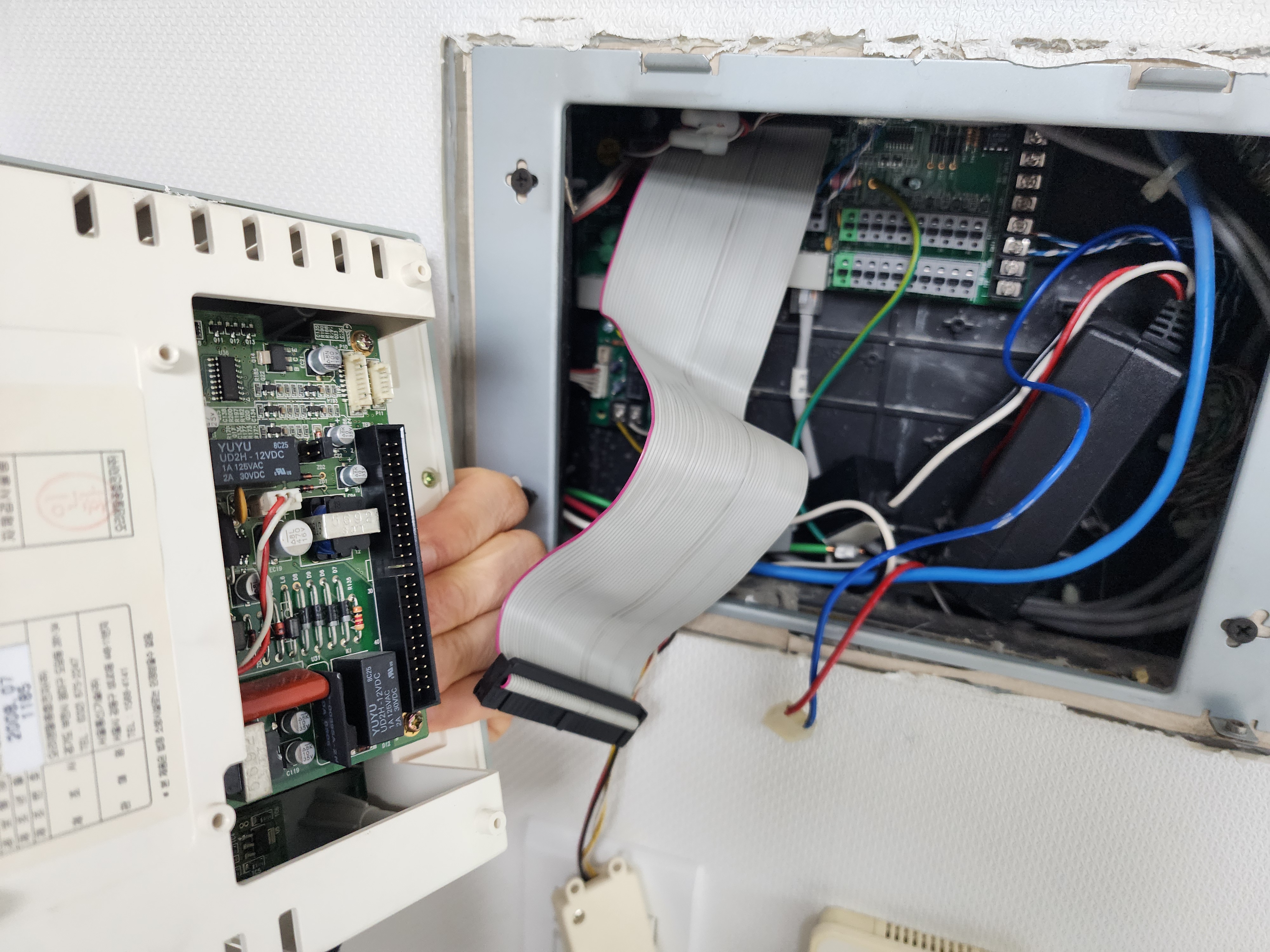

우선 비디오폰 커버 아래쪽이나 위쪽에 나사가 있을 것이고 커버를 살짝 위나 아래로 밀어보면 슬라이딩 방식으로 분리가 될 것입니다.

그리고 안쪽을 보면 비디오폰의 아답타나 전원이 있습니다.  그것을 꺼주고 커낵터를 분리해야 합니다.

전원이 있는 경우에 작업을 하시면 비디오폰이 고장이 날 수 있으니 이 작업은 어느 정도 자신이 있으신 분이 하시는 게 좋겠습니다.

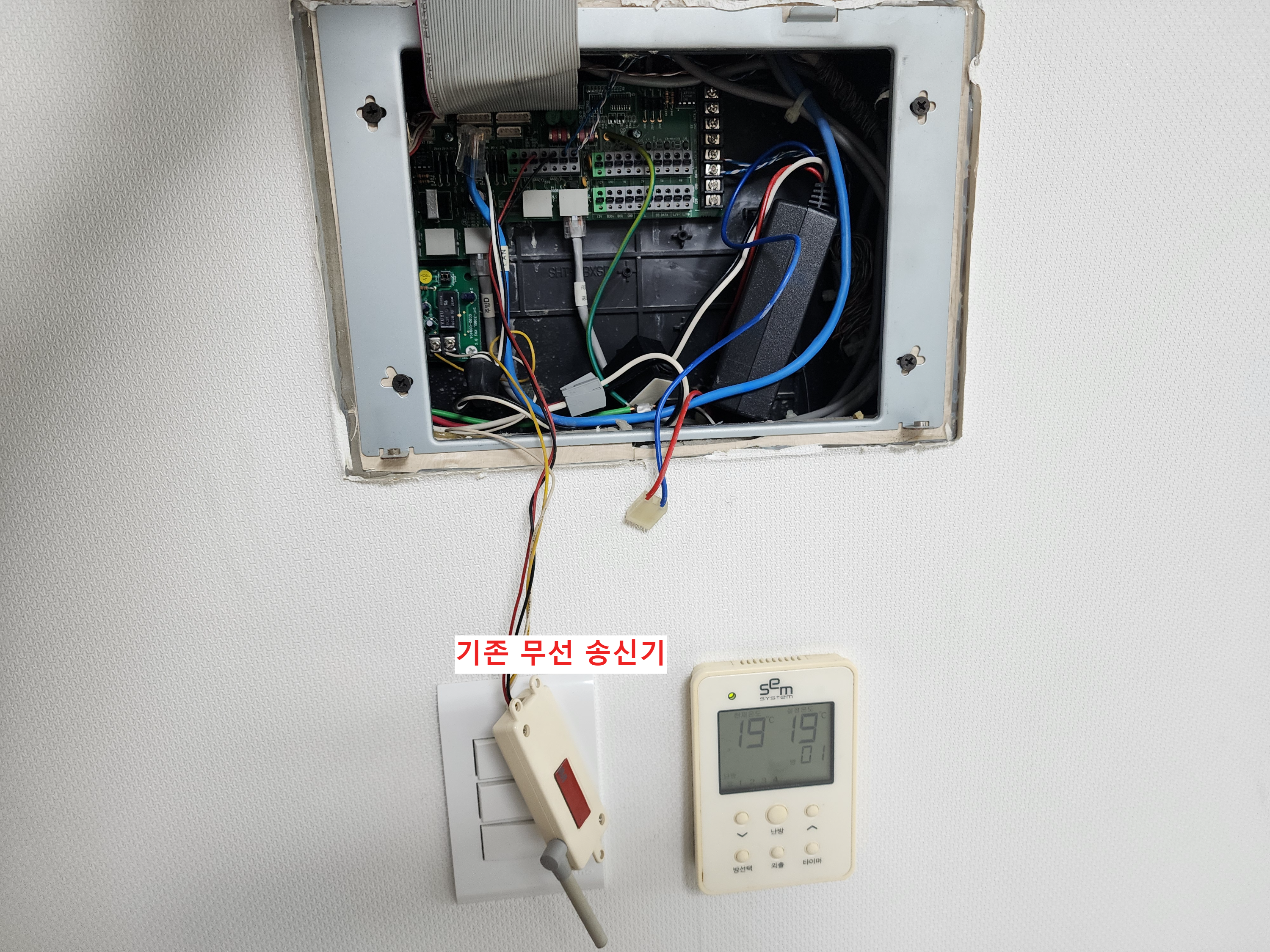

전원을 끄고 비디오폰 커버는 떼어낸 뒤 기존 도어락의 송신기를 찾아야 합니다.



기존 송신기를 찾았으면 송신기가 연결된 단자들을 쫓아가서 어떤 단자인지 파악을 해야 합니다.

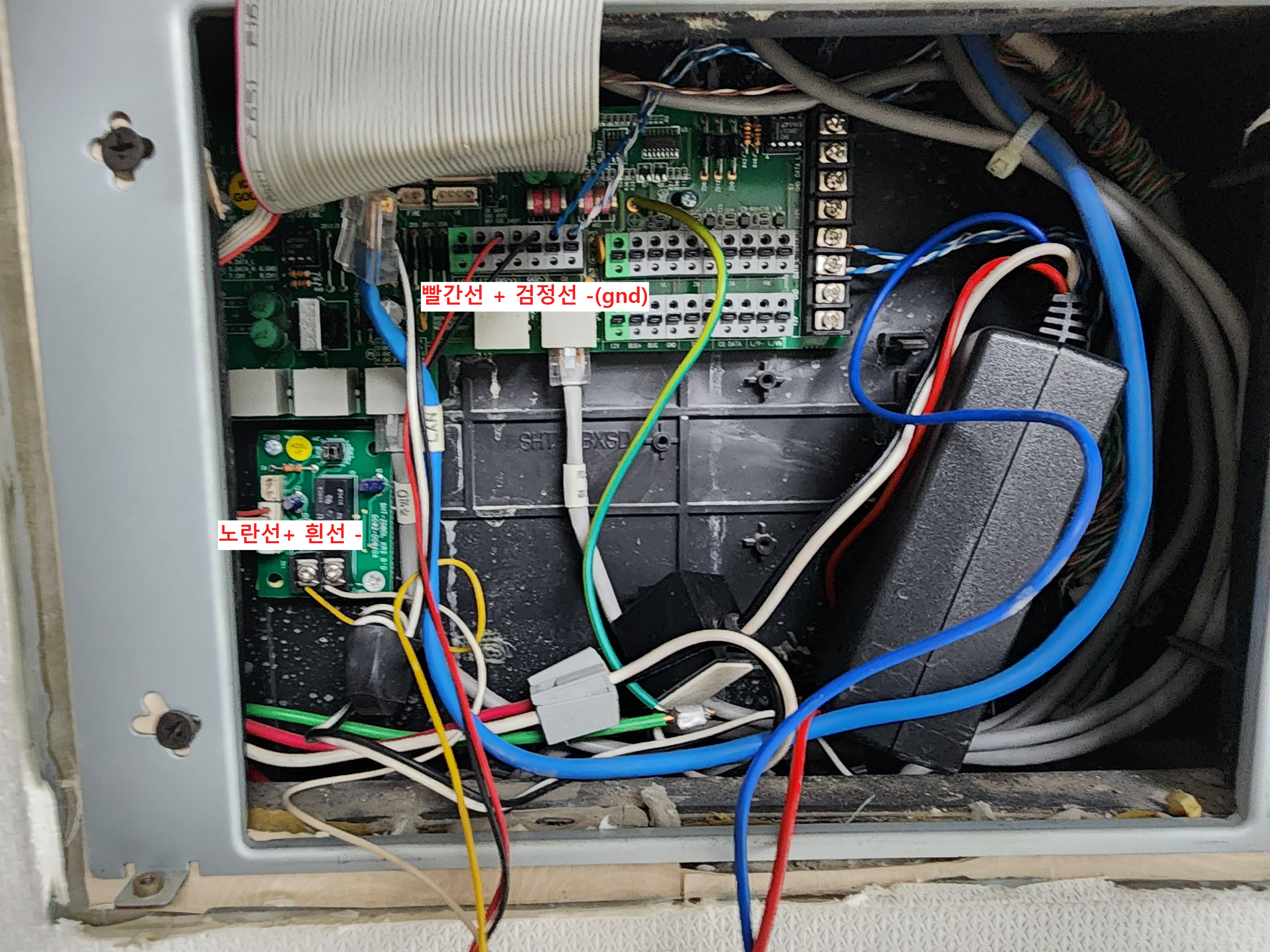

보통 전원선 + , - 두 가닥과 신호선 두 가닥으로 총 4개의 선이 연결됩니다.

어느 것이 전원선이고 어느것이 신호선인지 구분을 할 때 보통 검정과 빨강라인이 전원인 경우가 대부분이고 더 정확히는 그 선들이 연결된 회로판을 보면 알 수 있습니다.

비디오폰이나 패널이 다양하기 때문에 이것과 똑같지는 않겠지만 이런 방식으로 송신기의 단자들을 찾아 새로운 송신기를 연결하면 되겠습니다.

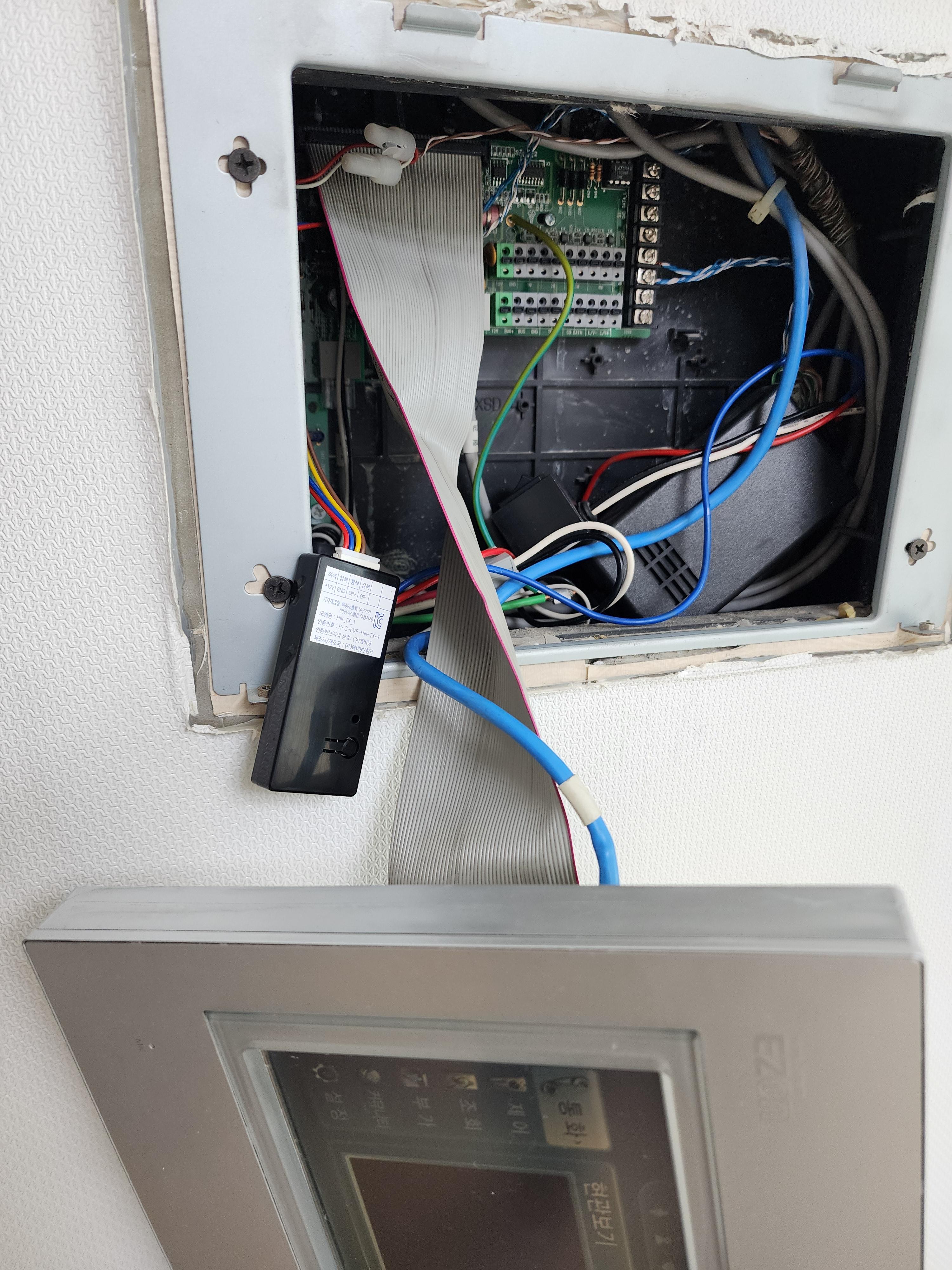

우측 사진처럼 송신기를 연결했습니다. 송신기의 매뉴얼을 보면 어떤 선이 전원이고 신호선인지 알 수 있습니다.



자 이 제 제일 중요한 송, 수신기들의 페어링(연동작업)을 해줘야 합니다.

연동 방법도 연동모듈 매뉴얼에 나와있으니 그 방법대로 진행해 주면 됩니다.

이번 모델의 경우는 도어락쪽에서 특정번호들을 누른뒤 멜로디가 삐리릭 했을때 비디오폰에 연결된 송신기의 버튼을 눌러주면 되었습니다.  모델마다 다르니 매뉴얼 참고하세요~



5. 모든 작업이 끝나고 도어락 테스트~

도어락 교체와 비디오폰 연동이 끝나고 테스트를 하면 끝~

손재주가 있으시다면 도전해 보세요~

고생하셨습니다~^^
